1150 típusú pillangószelep WAFER , karimák közé :

DN32 - DN1400, PN10/16 ( DN350 mérettől PN10 )


 ISO 9001 minősítés   Ex minősítés   Sferaco logo   CE minősítés



 1150 típusú TTV Pillangószelep
Leírás: 1150 pillangószelep
Méret:
DN32/DN40 - DN1400
Csatlakozás :
Karimák közé
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+90°C
Max. nyomás:
PN16 DN300-ig , felette PN10
Alkalmazási terület:
Általános folyadékokra,
Hidegvízes és melegvizes alkalmazásokra,
Tengervízre, ipari vízre, glykolos közegre,
Hűtési, fűtési rendszerekre,
Hajtómű perem:
ISO 5211
Ház anyaga:
GGG50, Öntöttvas
Tányér anyaga:
DN32-DN100: SS316 DN125-től : GGG50
Ülékgyűrű anyaga:
EPDM
Kézikar:
9 pozicióban reteszelhető
Takarófesték anyaga:
250-300 mikron vastag Rilsan bevonat






Áteresztőképesség : Kv ( m3 / h ) :

DN
32/40
50
65
80
100
125
150
200
250
300
350
Kv érték
70
109
200
334
551
901
1427
2383
3825
5659
8177
DN
400
450
500
600
700
800
900
1000
1200
1300
1400
Kv érték
10659
12562
16021
22737
32443
43263
53873
64407
97341
119770
129808

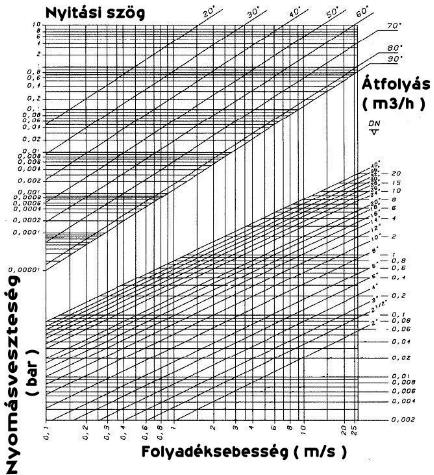

Nyomásveszteség a pillangószelep tányérjának különböző szögállásainál :

 1150  Pillangószelep átfolyási veszteség diagrammja


Működtető nyomaték ( Nm-ben, 10bar nyomásnál) :

A 30% biztonsági ráhagyást már tartalmazzák az értékek a hajtómű nyomatékának meghatározásához.

DN
32/40
50
65
80
100
125
150
200
250
300
350
400
Nm
9
11
20
29
47
82
130
210
360
475
760
1300
DN
450
500
600
700
750
800
900
1000
1100
1200
1300
1400
Nm
1600
2340
3300
4600
5800
7400
11000
13600
14200
16400
17800
19200

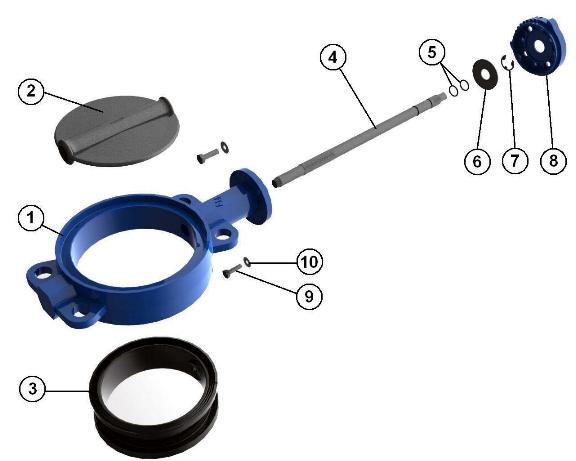

1150 pillangószelep anyagai DN32-DN200 :

Pillangószelep 1150 anyagai, összeállítási rajza



Részegység

Anyag

1

Ház

GGG50

2

Tányér DN32-DN100

SS316

2

Tányér DN125-DN200

GGG50

3

Ülék

EPDM

4

Tengely

SS 420

5

O-gyűrű

EPDM

6

Gyűrűk

Acél

7

Biztosítógyűrű

Acél

8

Poziciónálótárcsa

Aluminium

9

Szerelőcsavar

5.6

10

Alátét

Acél

Kar

Aluminium

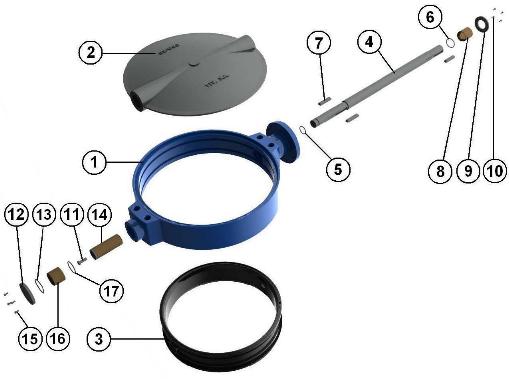

1150 pillangószelep anyagai DN450-DN1400 :

Pillangószelep 1150 anyagai, összeállítási rajza



Rész

Anyag

1

Ház

GGG50

2

Tányér DN32-DN100

GGG50

3

Ülék

EPDM

4

Tengely

SS 420

5-6

O-gyűrű

EPDM

6

O-gyűrű

EPDM

7

Tengely Ék

ST-60

8

Persely

Bronz

9

Gyűrű

F1110

10-11

Csavar

5.6

12

Fedőlemez

F1110

13

O-gyűrű

EPDM

14

Persely

F1110

15

Csavar

5.6

16

Persely

Bronz

17

O-gyűrű

EPDM

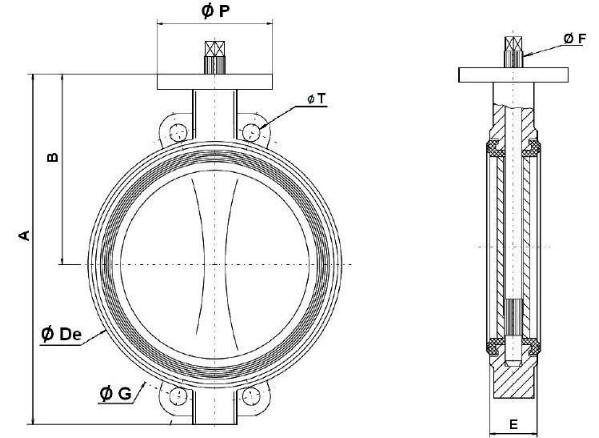

1150 Pillangószelep méretei ( mm ) :





DN32 - DN400 :



1150 Pillangószelep méretezése

DN
32/40
50
65
80
100
125
150
200
250
300
350
400
A
206
228
243
266
294
324
349
438
461
523
582
645
B
140
156
162
170
185
207
216
256
248
280
300
340
Ø De
82
102
119
135
155
185
208
270
328
381
437
486
E
33
43
46
46
52
56
56
60
68
78
78
102
Ø F
10.5
10.5
14.5
16.5
16.5
18.5
18.5
22.5
25.5
30.5
30.5
35.5
Ø G
110
125
145
160
180
210
240
295
350
400
460
515
Ø P
88
88
88
88
88
105
105
105
150
150
170
170
Ø T
18
18
18
18
18
18
23
23
23
23
23
27
Súly
( kg )
2.46
3.66
4.4
4.6
6
7.6
9.2
14.7
24.7
33
39
52



TTV Pillangószelep kézikar méretezése :

1150 TTV Pillangószelep kézikar méretezése

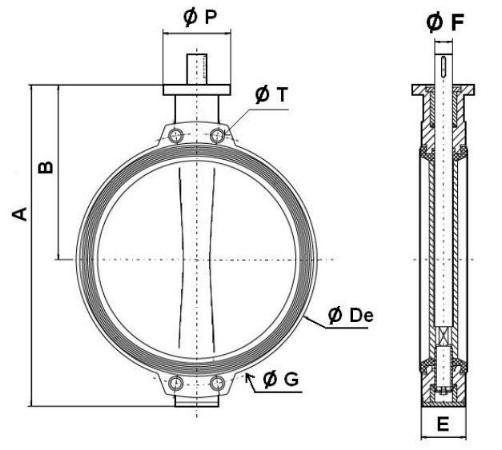

TTV 1150 Pillangószelep méretei ( mm ) :







DN450 - DN1400

TTV 1150 Pillangószelep méretezése DN450-DN1400

DN
450
500
600
700
750
800
900
1000
1100
1200
1300
1400
A
738
822
965
1100
1150
1248
1325
1457
1580
1720
1910
1990
B
394
440
507
575
600
655
685
754
815
873
1005
1025
Ø De
538
595
695
804
860
911
1010
1124
1225
1330
1460
1530
E
114
127
154
165
190
190
203
216
216
254
360
360
Ø F
50
50
60
60
65
65
80
80
80
100
120
120
Ø G
565
620
725
840
900
950
1050
1160
1270
1380
-
1590
Ø P
175
175
250
300
300
300
300
300
300
300
350
350
Ø T
M24
M24
M27
M27
M30
M30
M30
M33
M33
M36
-
M39
Súly
( kg )
87
117
177
258
296
330
505
661
840
1020
1650
1900







1150 típusú pillangószelep letöltése PDF formátumban

.
