Gumikompenzátor karimás kivitel :
1501-1502-1503 típus

DN32 - DN600, PN10


ISO minősítés Sferaco logo CE minősítés

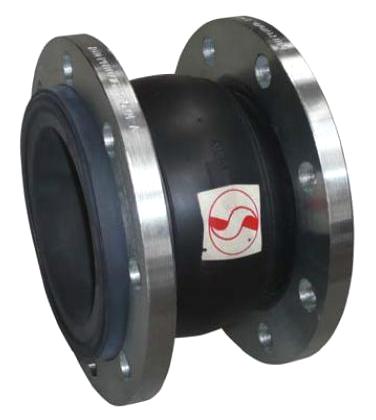

1501 típusú karimás Gumikompenzátor
Leírás: 1501 típus Karimás gumikompenzátor
Méret:
DN32 - DN600
Csatlakozás :
Karimás PN10/16
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+100°C EPDM
+80°C NBR
Max. nyomás:
PN10 ( DN 250-ig )
PN7 ( DN 300-tól )
( lásd a lenti ábrát )
Alkalmazási terület:
Különböző irányú
mozgások kiegyenlítésére, vibrációk és zajok elnyelésére.
Felhasználható közegek:
ivóvíz , szennyvíz, levegő
1503 típus:olaj,víz,levegő,

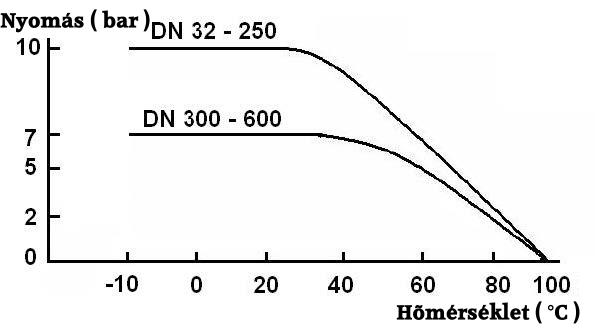

Karimás gumikompenzátor nyomás-hőmérséklet diagram 1501-1502 típus :
( gőzre nem használható )

Karimás gumikompenzátor nyomás-hőmérséklet görbe

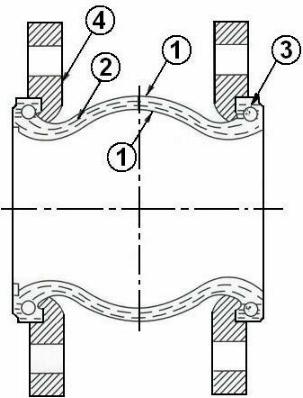

Karimás gumi kompenzátor anyagai :

Karimás fémkompenzátor anyagai

Szám

Megnevezés

Anyagok
1501-1502

Anyagok
1503

1

Gumi

EPDM

NBR

2

Erősítés

Nylon zsinór

3

Gumiperem
Erősítés

Kemény acél

4

Karimák

Kadmiumozott acél

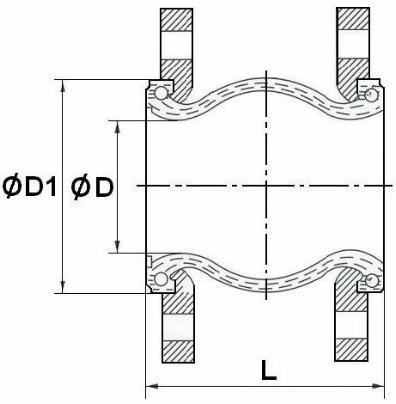

1501 típusú karimás gumikompenzátor méretezési rajza :

Karimás gumikompenzátor méretezési rajza

DN
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
Típus
L
95
95
105
115
130
135
170
180
205
240
260
265
265
265
265
265
1501 -1502
Ø D
40
40
52
68
76
103
128
152
194
250
300
320
372
415
454
580
1503
Ø D1
69
69
85
106
116
150
180
209
260
320
367
408
472
522
570
690
1501
Súly (Kg)
2.79
3.59
4.23
4.74
6.27
6.47
9.4
12.75
17.73
23.27
29.4
41.3
46.85
55.18
65
74.5
1502
Súly (Kg)
17.87
26
33.13
1503
Súly (Kg)
2.95
3.46
3.98
4.89
6.57
6.74
9.36
12.71
16.8

Csatlakozások :


- EPDM gumikompenzátor PN10 acél karimákkal DN32-től DN600-ig : 1501 típus

- EPDM gumikompenzátor PN16 acél karimákkal DN200 - DN250 - DN300 : 1502 típus

- NBR gumikompenzátor PN10 acél karimákkal DN32-től DN200-ig : 1503 típus

- Nyúláshatároló kiegészítőként rendelhető : PN10 karimákhoz DN32-től DN600ig : 98604 típus,

PN16 karimákhoz DN200-tól DN300-ig : 98603 típus

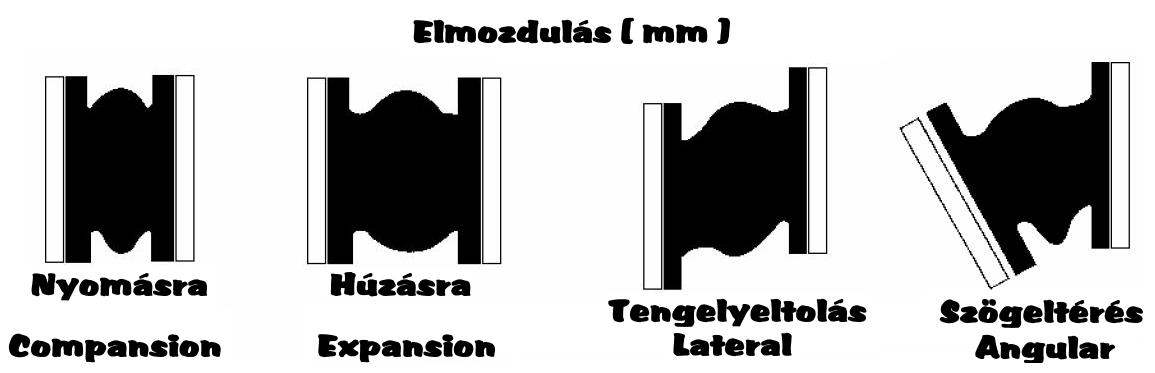

Gumikompenzátor elmozdulásai a különböző irányokban : ( mm )



Karimás gumikompenzátor elmozdulási táblázata

DN
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
Nyomás
8
8
8
12
12
18
18
18
25
25
25
25
25
25
25
25
Húzás
4
4
5
6
6
10
10
10
14
14
14
16
16
16
16
16
Tengelyeltolás
8
8
8
10
10
12
12
12
22
22
22
22
22
22
22
22
Szögeltérés
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°
15°



1501 típusú Karimás gumikompenzátor letöltése PDF formátumban

.
