Duyar szerelhető gömbcsap :

DN20 - DN250 ( 3/4"...10" )  PN16

( Csökkentett átömlésű )

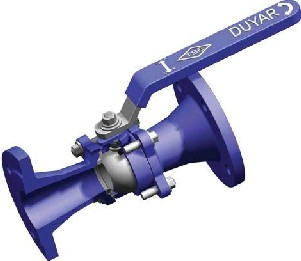

Duyar 3 részes gömbcsap Duyar szerelhető gömbcsap

Leírás: Duyar T-0550 gömbcsap
Méret:
DN20...D250
Csatlakozás :
Karimák közé
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+120°C
Max. nyomás:
PN16
Alkalmazási terület:
-Hidegvíz, melegvíz rendszerek
- Levegő
- Egyéb folyékony, nem savas vagy gyúlékony közegek
Ház anyaga:
GG25, Öntöttvas
Karima anyaga:
GG25, Öntöttvas
Kar anyaga:
St37 galvanizált, vinil bevonattal
Tengely anyaga:
Saválló
Tengelytömítés:
PTFE ( teflon )
O gyűrű:
EPDM
Ülék anyaga:
PTFE ( teflon )



Gömbcsap anyagai :

Szám
Név
Anyag
1
Ház
GG25, Öntöttvas
2
Karima
GG25, Öntöttvas
3
Kar
ST37 galvanizált, vinil bevonattal
4
Tengely
Saválló acél
5
Gömb
Saválló acél
6
Rögzítőgyűrűk
AISI 304 + PTFE ( teflon )
7
Ülék
PTFE ( teflon )
8
O-gyűrű
EPDM

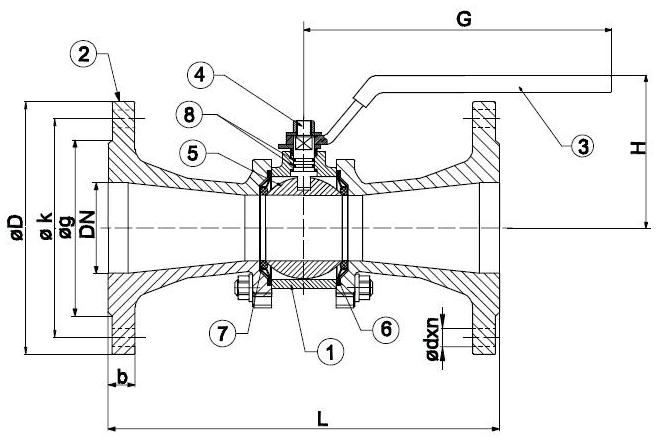

Duyar gömbcsap méretrajz :

Duyar szerelhető gömbcsap méretei

DN
20
25
32
40
50
65
80
100
125
150
200
250
L
150
160
180
200
230
290
310
350
400
350
400
450
G
155
190
260
335
700
H
97
100
103
110
120
130
140
155
170
190
245
280
D
105
115
140
150
165
185
200
220
250
285
340
405
k
75
85
100
110
125
145
160
180
210
240
295
355
g
56
65
76
84
99
118
132
156
184
211
266
319
b
16
18
20
22
24
26
30
32
d
(Furat Ø)
14
19
23
28
n
(Furatszám)
4
8
12
Súly
( kg )
2.7
3.5
5.5
7
10
15
21.5
30
45
72
100
133





DUYAR Szerelhető gömbcsap (csökkentett átömlésű) letöltése PDF formátumban

.
