307 típusú visszacsapó szelep :

BB menetes kivitel

DN 3/8" ... DN 4" ( 12bar - 15bar - 25bar )





Menetes visszacsapó szelep 307
Leírás: 307 típ. menetes visszacsapó szelep
Méret:
DN3/8" - DN4"
Csatlakozás :
Menetes
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+100°C
Max. nyomás:
PN25 ( 1"-ig )
PN18 ( 1 1/4"...2"-ig ) PN12 ( 2" felett )
Alkalmazási terület:
Általános folyadékokra,
Hidegvízes és melegvizes alkalmazásokra,
ipari vízre, glykolos közegre,
Hűtési, fűtési rendszerekre.
Beépítési helyzet :
Minden pozícióban
Ház anyaga:
Réz
Tányér anyaga:
Réz + gumi
O gyűrű anyaga:
NBR
Nyitónyomás:
20mbar... 200mbar

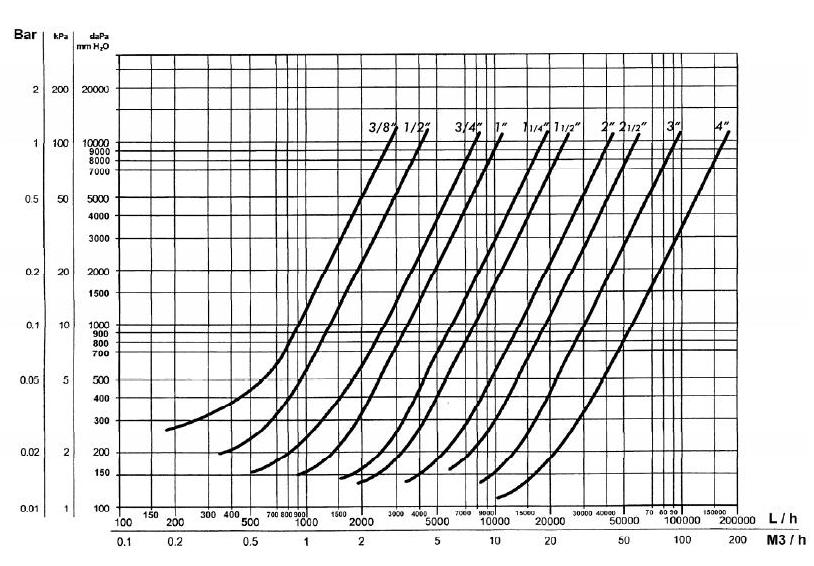

Áteresztőképesség a nyomás függvényében ( m3 / h ) :

Menetes visszacsapó szelep áteresztőképessége

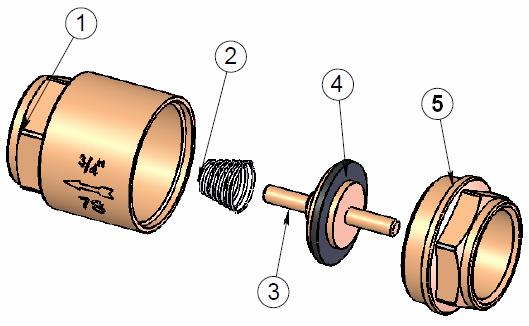

307 típusú visszacsapó szelep felépítése :

Menetes visszacsapó szelep szerkezete

Szám
Rész
Anyag
1
Ház
Réz
CW 617 N
2
Rugó
SS 304
rozsdamentes
3
Tengely
Réz
CW 614 N
4
Tömítés
NBR
5
Záró rész
Réz

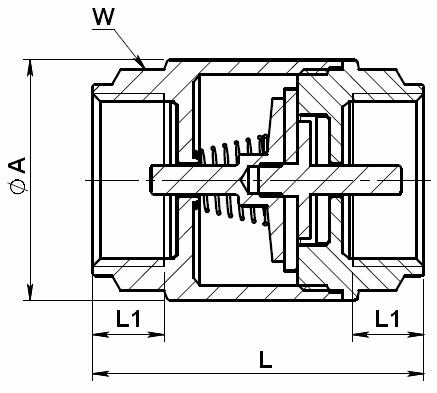

Menetes visszacsapó szelep méretei :



Menetes visszacsapó szelep méretezése

DN
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
Ø A
30
30
37
44.5
55
62
78
97
111
140
L
41.5
47.5
51
58
64
71
79.5
94
102
123
L1
9
11
11
12
14
16
15
20
22
23.5
W
19.5
24.5
30
37
47
53.5
67
82
95
120
Súly
(kg )
0.105
0.12
0.172
0.258
0.386
0.539
0.895
1.544
2.055
3.226



307 típusú Menetes visszacsapó szelep letöltése PDF formátumban

.
