Pneumatikus hajtómű :

InterApp IA050 - IA650

Rugóvisszatérítéses és kettős működtetésű hajtóművek


 ISO 9001 minősítés   TÜV minősítés   CE minősítés



 Pneumatikus hajtómű InterApp IAmotion : IA050 -  IA650

Leírás:

InterApp Pneumatikus hajtómű

MĂ©ret:

DN25 - DN400

Hajtóműperem Csatlakozás :

EN ISO 5211

Tartozék Csatlakozás :

VDI/ VDE 3845 (NAMUR) szerint

Min. Hőmérséklet :

-40°C

Max. Hőmérséklet :

80°C

Vezérlő közeg:

Szűrt levegő vagy neutrális gázok

VezĂ©rlĹ‘ nyomás:

3bar ... 8bar

Alkalmazási terület:

Ipari szerelvények automatizálására, működtetésére.

ATEX minősítés :

ATEX 94/9/EG szerint

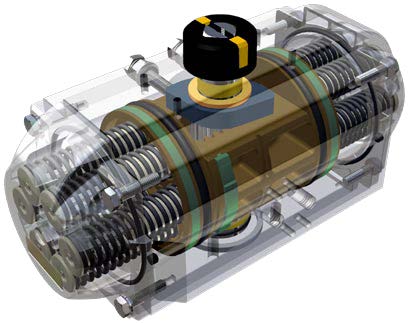

Pneumatikus hajtómű anyagai :





 Pneumatikus hajtómű anyagai

Test
extrudált aluminiumból EN AW-6063, ALODUR® korrózióvédelem (IA050-750), eloxált, polyurethan bevonattal (IA800-1000)
Végfedél
EN AC-46000, eloxált és Polyester® bevonattal (RAL 5021)
DugattyĂş
EN AC-46000, eloxált
RugĂłk
SiCr rugóacél, epoxi bevonattal
Tengely
C22, nikkelezett
Helyzetkijelző
PA66 + 30%GF

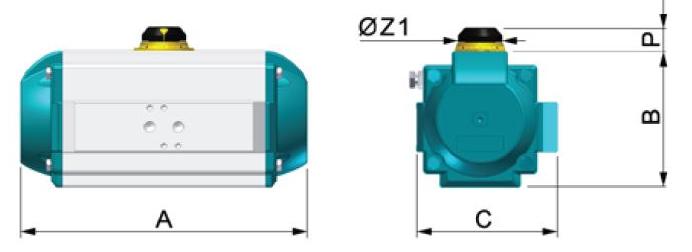

InterApp Pneumatikus hajtómű mĂ©retei ( mm ) :







IA050 - IA650

 Pneumatikus hajtómű méretei

TĂ­pus
A
B
C
D
E
F
G
N
P
R
S
T
( BSP )
Z1
IA 050
137
69
78,5
M5x8
M5x8
80
30
11
20
32
24
1/8"
42
IA 100
154
85
91,5
M5x8
M5x8
80
30
11
20
32
24
1/8"
42
IA 200
204
102
105
M5x8
M5x8
80
30
17
20
32
24
1/8"
42
IA 250
241
115
118,5
M5x8
M5x8
80
30
17
20
32
24
1/8"
42
IA 300
259
127
130,5
M5x8
M5x8
80
30
17
20
32
24
1/8"
42
IA 350
304
145
148,5
M5x8
M5x8
80
30
27
30
32
24
1/4"
58
IA 400
333
157
159
M5x8
M5x8
80
30
27
30
32
24
1/4"
58
IA 450
395
177
182,5
M5x8
M5x8
80
30
27
30
32
24
1/4"
67,5
IA 500
423
196
200,5
M5x8
M5x8
80
30
27
30
32
24
1/4"
67,5
IA 550
473
220,5
223
M5x8
M5x8
130
30
36
50
32
24
1/4"
80
IA 600
528
245
244,5
M5x8
M5x8
130
30
36
50
32
24
1/4"
80
IA 650
605
298,5
284
M6x10
M5x8
130
30
36
50
45
40
1/8"
115

 Végálláskapcsoló méretei

 Végálláskapcsoló méretei

Végálláskapcsoló rögzítési méretei :

 Levegőcsatlakozási méretek

 Pneumatikus hajtómű méretei

Levegőcsatlakozás méretei :


Pneumatikus hajtómű műszaki adatatai :


Kettős működtetésű
hajtómű
Rugóvisszatérítéses
hajtómű
TĂ­pus
V Open
( liter)
V Closed
( liter)
t Open
( sec )
t Closed
( sec )
[kg]
t Open
( sec )
t Closed
( sec )
[kg]
IA 050
0,09
0,15
0,2
0,25
1,15
0,25
0,3
1,26
IA 100
0,16
0,26
0,25
0,3
1,7
0,3
0,35
1,9
IA 200
0,31
0,49
0,3
0,35
3,0
0,4
0,5
3,4
IA 250
0,51
0,78
0,4
0,5
4,2
0,5
0,6
4,8
IA 300
0,71
1,11
0,5
0,6
5,7
0,7
0,9
6,6
IA 350
1,19
1,80
0,7
0,8
8,8
0,9
1,1
10,2
IA 400
1,54
2,34
0,9
1,1
10,7
1,2
1,4
12,6
IA 450
2,41
3,78
1,2
1,4
15,5
1,5
1,8
18,7
IA 500
3,14
4,92
1,5
1,7
19,6
1,8
2,1
23,7
IA 550
4,26
6,89
2
2,2
25
2,4
2,8
33
IA 600
5,94
9,46
2,7
3,2
37
3,5
4
45
IA 650
10,0
15,2
3,5
4
56
4,1
4,6
71



-V Open és V Closed : Térfogat literben egy munkaciklusra, nyitás és zárás esetén.
A levegőfogyasztás kiszámításához, meg kell szorozni a térfogatot literben a vezérlőnyomással.

-t Open és t Closed : Nyitási idő és zárási idő, másodpercben mérve.
A fenti állítási idők a következő feltételek mellett érvényesek: - levegőnyomás min. 5,5 bar (80 psi) – szobahőmérséklet mellett – közeg tiszta levegő – fordulási szög 90° - hajtómű terhelés nélkül.
Figyelem: Az állítási idők megváltoznak, ha bármelyik fenti kritérium megváltozik.
