Karimás Gázszűrő:

DN65 - DN150

FM típus : PN 2bar / 6bar

  FM típusú karimás gázszűrő

Leírás: FM Karimás Gázszűrő
Méret:
DN65 - DN150
Csatlakozás :
Karimás
Szűrőbetét :
50 ľm ( 1/2" - DN100 )
10 ľm ( DN125 - DN150 )
Max. nyomás:
2bar / 6 bar
Alkalmazási terület:
Nem agresszív száraz gázokra
Környezeti Hőmérséklet :
-15°C... +70°C

FM Karimás gázszűrő méretei :

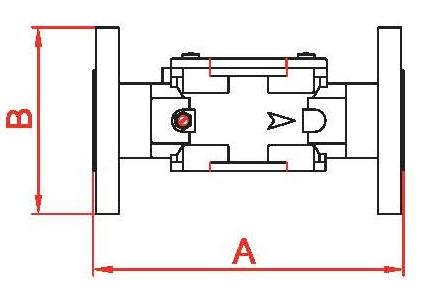

FM típusú karimás gázszűrő méretrajza

DN
A
B
Kg
DN65
290
180
5,3
DN80
310
195
5,7
DN100
350
211
9,8 ( 2bar )
15 ( 6bar )
DN125
480
302
25
DN150
480
302
26,2

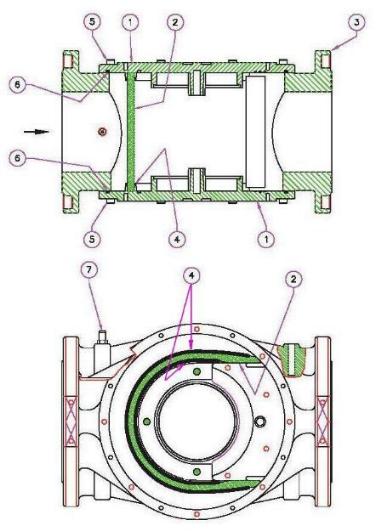

FM Karimás gázszűrő felépítése :

FM karimás gázszűrő szerkezeti rajz DN65 - DN100
1
Fedél
2
Szűrőbetét
3
Ház
4
Szűrőtartó foglalat
5
Rögzítőcsavarok
6
Tömítő O-gyűrű
7
Nyomásellenőrző szelep















DN65 -DN100 karimás gázszűrő


Gázszűrő áramlásdiagrammja / 10µm szűrő esetén:Gázszűrő áramlásdiagramm 10µm

1) Metán 2) Levegő 3) Városi gáz 4) LPG



Gázszűrő áramlásdiagrammja / 50µm szűrő esetén:

Gázszűrő áramlásdiagramm 50µm
