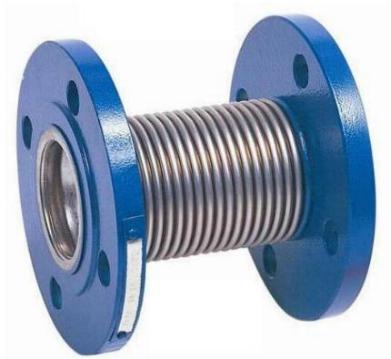

| Leírás: 1521 típus | Karimás fémkompenzátor |
|---|---|
| Méret: | DN25 - DN250 |
| Csatlakozás : | Karimák közé |
| Min. Hőmérséklet : | -20°C |
| Max. Hőmérséklet: | +300°C |
| Max. nyomás: |

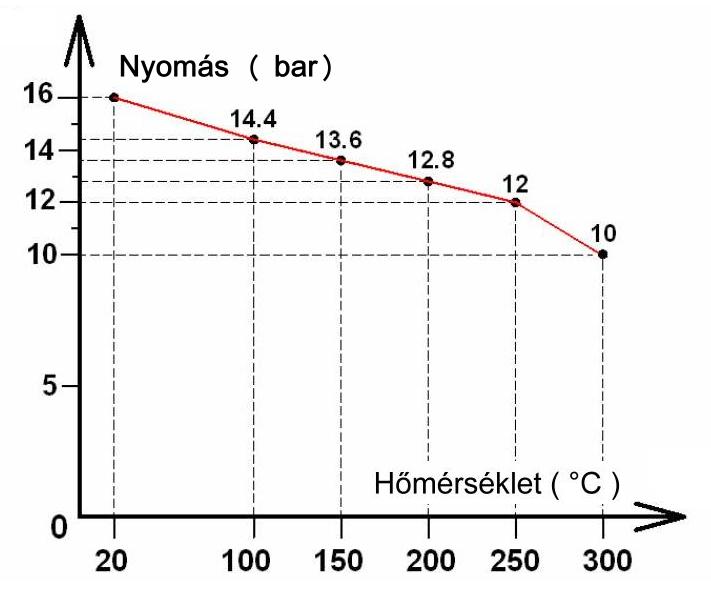

PN16 ( lásd a lenti táblázatot ) |
| Alkalmazási terület: |
Tengelyirányú ( axiális ) mozgások kiegyenlítésére. |

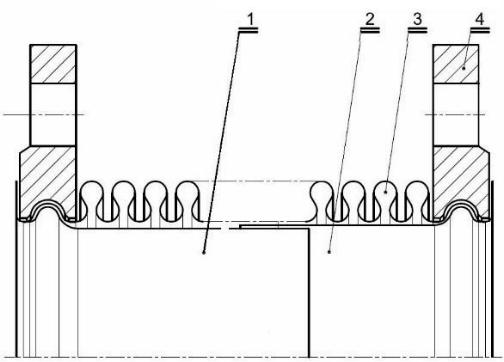

Szám |
Megnevezés |
Anyag |
1 |
Belső cső |
SS 321 |
2 |
Belső cső |
SS 321 |
3 |
Hullám |
SS 321 |
4 |
Karima |
Acél St 37.2 |

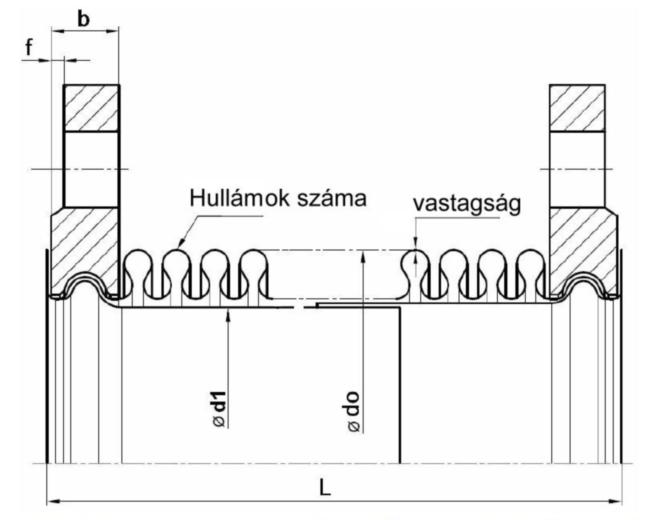

DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L |
105 |
105 |
120 |
150 |
140 |
155 |
220 |
190 |
270 |
275 |
285 |
b |
16 |
16 |
16 |
18 |
18 |
20 |
20 |
22 |
22 |
24 |
26 |
f |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
Ø do |
48.2 |
55.6 |
61 |
77 |
96 |
112 |
141 |
165 |
201 |
252 |
325.8 |
Ø d1 |
32 |
36 |
41.4 |
53.5 |
70 |
78 |
103.5 |
127.3 |
156 |
207 |
256 |
Vastagság |
0.3 |
0.3 |
0.3 |
0.4 |
0.4 |
0.5 |
0.6 |
0.6 |
0.6 |
0.8 |
1 |
Hullámok száma |
17 |
17 |
17 |
20 |
16 |
15 |
20 |
16 |
20 |
16 |
14 |
Súly (Kg) |
2.05 |
3.09 |
3.38 |
4.62 |
5.65 |
7.02 |
8.77 |
11.24 |
15.11 |
21.07 |
31 |
Axiális mozgás (mm) | ±11 |
±10 |
±13 |
±20 |
±20 |
±25 |
±32 |
±33 |
±40 |
±33 |
±40 |
