Joventa típusú elektromos hajtómű :

4Nm - 40Nm

AC24V / AC230V / DC24V



oventa  Elektromos Hajtómű

Leírás: Joventa Elektromos hajtómű
Csatlakozás :
Bordázott U szorítókengyel
Min. Hőmérséklet :
-20°C
Max. Hőmérséklet:
+50°C
Működtető feszültség:
AC230V - AC24V DC24V
Alkalmazási terület:
90°-os elfordulású hajtásokra




Joventa elektromos hajtómű terméklista :

Joventa Hajtómű típusok Forgatónyomaték
Joventa DAB / DAD / DMD ( M910x-xGA-xS ) 2 Nm, 4 Nm,
( Nem rugóvisszatérítéses )
Joventa DAN / DAN2 / DMN ( M9304-xxx-1N ) 4 Nm
( Nem rugóvisszatérítéses )
Joventa DAS-DMS / DA-DM / DAL-DML / DAG-DMG
( M91xx-xxx-1N(1) )
8Nm - 16Nm - 24Nm - 32Nm
( Nem rugóvisszatérítéses )



Rugóvisszatérítéses hajtómű család Forgatónyomaték
Joventa DBF1.06 / DAFx.06 / DMF1.06 ( M9208-xxx-1 ) 8 Nm
Joventa DAFx.10 / DBF1.10 / DMF1.10 ( M92x0-xxx-1 ) 10Nm - 20Nm



Speciális hajtómű család Forgatónyomaték
Joventa SAx.1xxx / SM1.1x ( M91xx-xxx-1N4 ) 8Nm - 16Nm
Joventa SMxx.5 ( M91xx-GAx-1.01 ) 8Nm - 16Nm - 24Nm
Joventa SAx.30 ( M9116-AAx-1 ) 16 Nm
Joventa SAFx.08Sx / 12 ( S9208-BxC-33x ) 8 Nm
Joventa SAFx.10 / SAFx.20 ( S92x0-BxC-3xx ) 10Nm - 20 Nm



Hajtómű család szelepek működtetésére Forgatónyomaték
Joventa BAD1.4 / BAD1 / BMD1.2 ( VA9104-xGA-1S ) 4 Nm
Joventa BAS1 / BAS2 / BMS1.1 ( M9108-xxx-5 ) 8 Nm
Joventa MA1 / MA2 / MM1.1 / MM2.2 ( M9116-xxx-1N2 ) 16 Nm
Joventa DBF1.06 / DAFx.06 / DMF1.06 ( M9206-xxx-5S ) 6 Nm

Joventa M9304 elektromos zsalumozgató :

Joventa M9304 Elektromos hajtómű

Leírás: Joventa M9304 Elektromos hajtómű
Vezérlés :
2 vagy 3 pontos
Működési idő :
35sec
( Tápfesz. független )
Nyomaték:
4Nm
Zsaluméret :
0,8 m2
Csatlakozás:
Csavaros sorkapocs
Működtető feszültség:
AC230V - AC24V DC24V
Automatikus leállítás :
Végálláskapcsolókkal

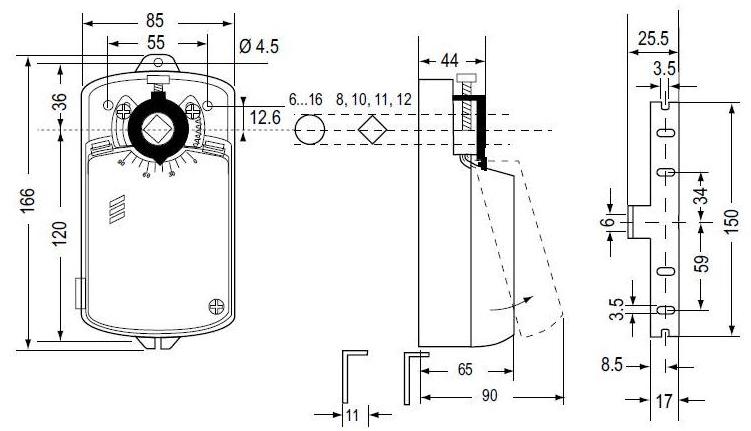

Joventa M9304 Elektromos Hajtómű méretrajza

Joventa M9304 elektromos hajtómű mérettáblázata


Joventa M9108 - M9116 - M9124 elektromos hajtóművek :

Joventa M9108 Elektromos hajtómű

Leírás: Joventa Elektromos hajtómű
Vezérlés :
2 vagy 3 pontos
Joventa M9108Működési idő / Nyomaték / Zsaluméret :



30 ... 45sec
8Nm
1,5 m2
Joventa M9116Működési idő / Nyomaték / Zsaluméret :



80 ... 110sec
16Nm
3 m2
Joventa M9124Működési idő / Nyomaték / Zsaluméret :



125 ... 160sec
24Nm
4,5 m2
Nyomaték:
4Nm
Csatlakozás:
Csavaros sorkapocs
Működtető feszültség:
AC230V - AC24V DC24V
Automatikus leállítás :
Végálláskapcsolókkal

Joventa M9304 Elektromos Hajtómű méretrajza

Joventa M9108 - M9116 - M9124 elektromos hajtómű mérettáblázata


Joventa elektromos hajtómű adatai





Joventa elektromos hajtómű katalóguslap letöltése PDF formátumban



















.
