DESPONIA tĂ­pusĂș pillangĂłszelep:

LUG , menetes, furatos típus

DN25 - DN400, PN6/10/16


ISO 9001 minƑsĂ­tĂ©s TÜV minƑsĂ­tĂ©s CE minƑsĂ­tĂ©s



DESPONIA PillangĂłszelep LUG tĂ­pus
LeĂ­rĂĄs: DESPONIA LUG pillangĂłszelep
MĂ©ret:
DN25 - DN400
CsatlakozĂĄs :
LUG ( menetes, furatos )
Min. HƑmĂ©rsĂ©klet :
-20°C
Max. HƑmĂ©rsĂ©klet:
+140°C
Max. nyomás:
PN16
AlkalmazĂĄsi terĂŒlet:
Általånos folyadékokra,
Ă©s gĂĄzokra az iparban. ÉpĂŒletgĂ©pĂ©szet, vĂ­zelƑkĂ©szĂ­tĂ©s.
HajtómƱ perem:
ISO 5211
Beépítési hossz :
ISO 5752/20
EN 558-1/20
TömörzĂĄrĂĄsi ellenƑrzĂ©s :
EN 12266-1/P12, szivĂĄrgĂĄsi arĂĄny A
MinƑsĂ­tĂ©s :
Megfelel az 1-es Ă©s 2-es csoporthoz tartozĂł ĂĄramlĂł közegekre vonatkozĂł, 97/23/EG (DGR) sz. EurĂłpai NyomĂĄstartĂł-eszközök 1. fĂŒggelĂ©kĂ©ben talĂĄlhatĂł elÔírĂĄsoknak.
CsatlakozĂĄsi szabvĂĄnyok :
PN6, PN10, PN16, ANSI cl. 150



ÁteresztƑkĂ©pessĂ©g 1 bar nyomĂĄsesĂ©s mellett: Kv ( m3 / h ) :

( a pillangĂłszelep tĂĄnyĂ©rjĂĄnak kĂŒlönbözƑ szögĂĄllĂĄsainĂĄl )

DN
méret
20°
30°
40°
50°
60°
70°
80°
90°
32
1,5
5
10
15
26
34
40
40
2,7
8,5
16
25
37
46
50
50
2
7
15
28
45
68
88
100
65
3
11
24
48
85
138
180
210
80
8
22
50
83
134
230
312
360
100
15
35
70
130
225
410
585
650
125
28
70
135
230
360
600
920
1050
150
33
95
205
320
580
980
1410
1620
200
60
175
355
580
910
1600
2450
2800
250
132
340
590
940
1480
2550
3950
4480
300
200
505
890
1450
2100
3800
5960
6800
350
280
680
1200
2050
3150
5050
8100
9200
400
365
860
1500
2490
3980
6600
10200
11700

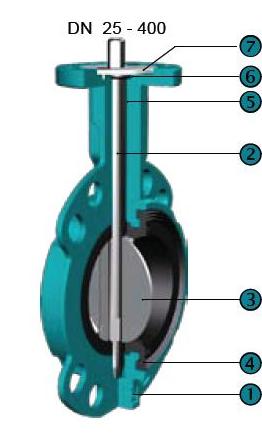

DESPONIA pillangĂłszelep anyagai :


DESPONIA PillangĂłszelep anyagai

1
 HĂĄz (a csƑvezetĂ©ktöl valĂł lehetƑ
legjobb hƑszigetelĂ©s Ă©rdekĂ©ben)
2
 KifĂșvĂĄsmentes tengely,
helyzetjelzƑvel
3
 Szeleptånyér
4
 CserĂ©lhetƑ ĂŒlĂ©kgyƱrƱ,
bordĂĄzott kialakĂ­tĂĄs a tömĂ­tƑfelĂŒleten
5
 TengelycsapĂĄgyazĂĄs
(NA 25-400 ResicoatÂź, NA 450-1600 bronz)
6
 KĂŒlsƑ tengelytömĂ­tĂ©s
7
 RögzĂ­tƑlemez







Desponia Pillangószelep méretei ( mm ) :

DN25 - DN400



DESPONIA LUG Pillangószelep méretei

DN
A
B3
C
D3
E
H*
x*
[kg]
25
110
51
30
101
19
19
3
1,4
32
110
51
30
101
19
19
3
1,4
40
130
54
33
108
19
28
6
2
50
135
72
43
116
19
32
6
3,2
65
150
82
46
131
19
50
11
4
80
160
92
46
188
19
69
19
6,1
100
180
102
52
219
19
88
26
8,5
125
195
120
56
248
19
115
36
10
150
210
133
56
274
19
141
48
11
200
240
163
60
332
25
194
72
19,6
250
279
196
68
402
32
240
91
28,7
300
315
232
78
472
32
290
112
41,2
350
330
257
80
520
40
330
130
55
400
365
292
102
584
40
377
145
75



Kézikar méretei ( mm ) :

DN25 - DN300 :

DESPONIA Pillangószelep kézikar méretei

DN
Alu+Epoxy bev.
A
B
C
[kg]
25-40
HLA.F0708.180
180
45,5
41
0,4
50-65
HLA.F0711.180
180
45,5
41
0,4
80-100
HLA.F0711.240
243
45,5
43
0,5
125-150
HLA.F0714.340
340
45,5
51
0,6
200
HLA.F0717.340
340
45,5
51
0,6
250-300
HLA.F1222.500
500
77,5
40
2,2
DN
Polyamid+30%
ĂŒvegszĂĄl
A
B
C
[kg]
25-40
HLP.F0708.240
243
45,5
41
0,3
50-65
HLP.F0711.240
243
45,5
41
0,3
80-100
HLP.F0711.240
243
45,5
43
0,3
125-150
HLP.F0714.340
340
45,5
51
0,5
200
HLP.F0717.340
340
45,5
51
0,5



DESPONIA PillangĂłszelep rögzĂ­thetƑ kĂ©zikar mĂ©retezĂ©se

DN
Alu+Epoxy+rögz.
A
[kg]
25-40
HRA.F0708.180
180
0,4
50-65
HRA.F0711.180
180
0,4
80-100
HRA.F0711.250
250
0,5
125-150
HRA.F0714.340
340
0,6
200
HRA.F0717.340
340
0,6



Négyszög méretezése ( mm )

DESPONIA Pillangószelep négyszög méretezése DN25-200 :



DN
Négyszög
G
H
25-40
PO.F0708.30
30
65
50-100
PO.F0711.30
30
65
125-150
PO.F0714.30
30
65
200
PO.F0717.30
30
65



Kézikerék méretei ( mm ) :

DN25-150:

DESPONIA Pillangószelep kézikerék méretezése
DN
Kézikerék
ØI
J
25-40
HW.F0708.200
200
52
50-100
HW.F0711.200
200
52
125-150
HW.F0714.250
250
52

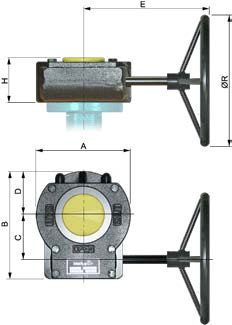

HajtómƱ méretek ( mm ) :

GB 232 kézi csigahajtómƱ méretezése GB1250-6800 kézi fokozómƱ méretezése


















Csak folyadékokra, pmax: DN25-300 ...16 bar, DN350-1600 ... 10 bar

DN
KĂ©zi HajtĂłmuvek
A
B
C
D
E
H
ĂžR
n*
[kg]
25-40
GB232-05.F05-F0711.100(R08)
80
114
42,5
48
121
53
100
10
0,8
50-100
GB232-05.F05-F0711.100
80
114
42,5
48
121
53
100
10
0,8
125-150
GB232-05.F05-F0714.100
80
114
42,5
48
121
53
100
10
0,8
200
GB232-06.F05-F0717.160
80
114
42,5
48
180
59
160
10
0,9
250-300
GB232-08.F07-F1022.250
100
131
50
56
216
67
250
9,25
1,55
350
GB232-13.F10-F1222.300
175
209
80
83
361
84
300
10
5,4
400
GB232-13.F10-F1227.500
175
209
80
83
396
84
500
10
5,4
450
GB232-14.F1445.600
175
209
80
83
396
84
600
10
5,4
500
GB1250N.F1445.500
220
258
105
110
347
100
500
13,75
22
600
GB1250N.F1665.700-SH100
220
258
105
110
447
100
700
13,75
22
700
GB1950N/HR.F2570.600
285
402,5
211
142,5
387
155
600
21
32
750
GB1950N/HR.F2570.700-SH100
285
402,5
211
142,5
487
155
600
21
32
800
GB1950N/HR.F2570.700-SH100
285
402,5
211
142,5
487
155
700
21
32
900
GB6800N/SP4.F3080.500
370
482
263
170
500
160
500
79,25
70
1000
GB6800N/SP4.F3080.500
370
482
263
170
500
160
500
79,25
70
1100
GB6800N/SP4.F3080.500
370
482
263
170
500
160
500
79,25
70
1200
GB6800N/SP4.F30100.500
370
482
263
170
500
160
500
79,25
70
1400
GBA250G/SP9.F30120.800
510
725
431
235
629
169
800
176
225
1600
GBA250G/SP9.F35130.800
510
725
431
235
629
169
800
176
225

* n = kézikerék fordulatszåma nyitås/zårås



HajtómƱvek anyagai:
GB232 : AlumĂ­nium, poliuretĂĄn bevonattal
GB880-GB6800 : Öntöttvas, poliuretĂĄn bevonattal



ISO hajtómƱ perem méretei ( mm ) :

         DN25 - DN400

DESPONIA PillangĂłszelep hajtĂłmƱ illesztƑperem mĂ©retei

DN
E
G
d
e
f
ISO
a
b
n x øy
25-40
19
 8
-
-
12
F07
90
70
4 x 9
50-100
19
 11
-
-
12
F07
90
70
4 x 9
125-150
19
 14
-
-
12
F07
90
70
4 x 9
200
25
 17
-
-
12
F07
90
70
4 x 9
250-300
32
 22
-
-
18
F10/F12
155
102/125
4 x 10 /
4 x 13
350
40
 22
-
-
18
F12
155
125
4 x 13
400
40
 27
-
-
18
F12
155
125
4 x 13









Desponia LUG tĂ­pusĂș pillangĂłszelep letöltĂ©se PDF formĂĄtumban

.
