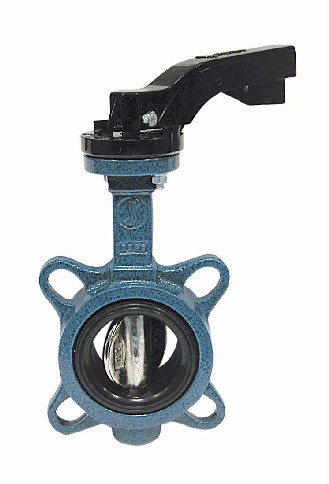

1125 típusú pillangószelep:

WAFER , karimák közé

DN32/DN40 - DN1000, PN16 ( DN200 mérettől PN10 )



Leírás:	1125 pillangószelep
Méret:	DN32/DN40 - DN1000
Csatlakozás :	Karimák közé
Min. Hőmérséklet :	-10°C
Max. Hőmérséklet:	+110°C ( +130°C )
Max. nyomás:	PN16 DN300-ig , felette PN10
Alkalmazási terület:	Általános folyadékokra, Hidegvízes és melegvizes alkalmazásokra, Tengervízre, ipari vízre, glykolos közegre, Hűtési, fűtési rendszerekre,
Hajtómű perem:	ISO 5211
Ház anyaga:	GG25, Öntöttvas
Tányér anyaga:	GG40 Nikkelezett
Ülékgyűrű anyaga:	EPDM
O gyűrű anyaga:	NBR
Tengely anyaga:	Saválló, teljes keresztmetszetű
Tengelytömítés:	PTFE ( teflon )
Kézikar:	10 pozicióban reteszelhető
Takarófesték anyaga:	Epoxy festés RAL003 80 mikron vastagságban





Áteresztőképesség 1 bar nyomásesés mellett: Kv ( m3 / h ) :

( a pillangószelep tányérjának különböző szögállásainál )

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
10°	0,04	0,05	0,09	0,17	0,26	0,43	0,68	1,7	2,6	3,4	5,1	6,8	9,4	11,9	18,8
20°	2	3	5	8	15	25	38	76	129	200	288	396	525	675	1042
30°	5	6	10	15	31	52	81	160	273	422	610	839	1101	1428	2207
40°	10	13	21	33	67	113	175	348	592	914	1321	1817	2407	3095	4781
50°	18	23	38	60	119	202	312	620	1055	1630	2355	3239	4289	5515	8521
60°	30	38	64	99	196	334	516	1025	1746	2697	3897	5359	7097	9125	14098
70°	48	60	102	156	310	529	817	1623	2764	4269	6167	8481	11232	14442	22312
80°	72	90	152	235	466	793	1226	2434	4145	6403	9250	12720	16848	21662	33468
90°	78	98	167	258	512	872	1347	2675	4555	7037	10165	13799	18514	23805	36778



---

Működtető nyomaték ( Nm ) :

Ajánlatos 30% biztonsági ráhagyás a hajtómű nyomatékának meghatározásakor.

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
PN10	11	15	24	31	48	73	106	177	281	410	475	746	1112	1356	2468	4908	6462	7886	13389
PN16	12	16	26	33	53	81	119	194	308	441	-	-	-	-	-	-	-	-	-





Rendelhető választék :

- Kézikerékkel DN32/40 ... DN300

- Csigahajtóművel (1198 számú ) DN32/40... DN1000

- Pneumatikus és elektromos hajtóművel,

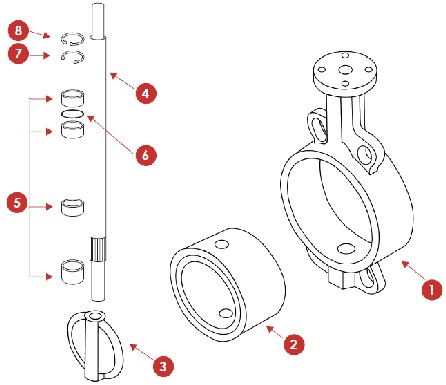

Anyagok :

	Részegység	Anyag
1	Ház	GG25
2	Ülékgyűrű	EPDM
3	Tányér	GGG40 nikkelezett
4	Tengely	SS 416 ( saválló )
5	Tömítés	PTFE ( teflon )
6	O-gyűrű	NBR
7	Zégergyűrű	Acél
8	Zégergyűrű	Acél
	Kar	Aluminium

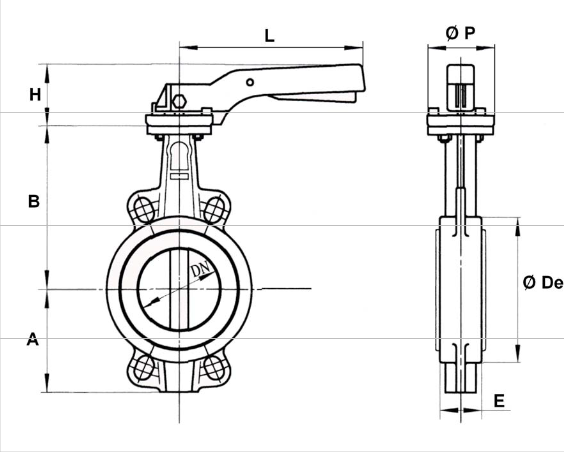

Pillangószelep méretei ( mm ) :

Kézikarral szerelve DN32/40 - DN300 :

DN300 méretig kézikarral, e méret fölött kézi csigahajtóművel szállítjuk az alap változat megrendelésekor.

<

DN	32/40	50	65	80	100	125	150	200	250	300
A	61	77	87,5	95	107	121,5	144	171	205	235
B	130	136,5	142	158	180	192	215	242	280	310
Ø De	82	95	109	127	152	180	207	260	315	370
E	33	43	46	46	52	56	56	60	68	78
H	74	74	74	74	74	79	79	37	37	37
L	200	200	200	200	200	278	278	355	507	507
Ø P	65	65	65	65	65	90	90	125	150	150
Súly ( kg )	1.85	2.50	2.93	3.19	4.12	6.77	7.82	14.21	23.4	33.8





Pillangószelep méretei ( mm ) :

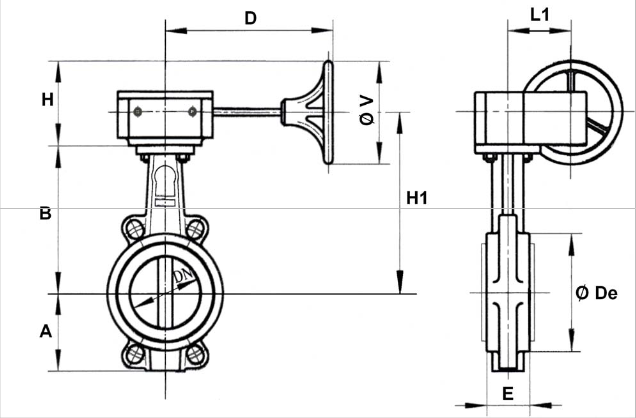

Csigahajtóművel szerelve DN350 - DN1000

DN	350	400	450	500	600	700	800	900	1000
A	258.5	303.3	323	350.5	444.5	520	591	656	721
B	337	357	422	482	563	624	672	720	800
D	223	270	270	339	339	357	357	410	410
Ø De	418	470	525	575	693	800	906	1015	1134
E	78	102	114	127	154	163	188	203	216
H	189.5	207.9	257.5	221.5	221.5	381.5	381.5	475.5	475.5
H1	376.5	415.2	437.9	497.8	688	705	742	854	932
L1	78	120	120	120	120	243	243	278	278
Ø V	300	300	400	300	300	435	435	435	435
Súly ( kg )	54.5	89.85	107.4	155.8	231.1	398	456	852	982

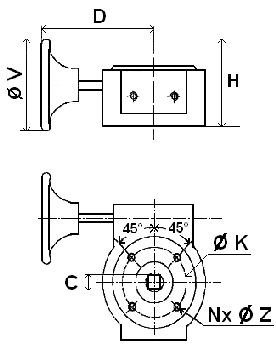

1198 csigahajtómű méretei ( mm ) :

DN32/40 - DN300 :

DN	32/80	100	125/150	200	250	300
C	9	11	14	17	22	27
Ø K	50	50	70	102	125	125
Nx ØZ	4 x 6	4 x 6	4 x 8	4 x 10	4 x 12	4 x 12
D	156	156	156	241	223	223
H	116	116	168	193	190	190
Ø V	150	150	250	300	300	300
Súly ( kg )	4.22	3.53	6.99	7.42	9.6

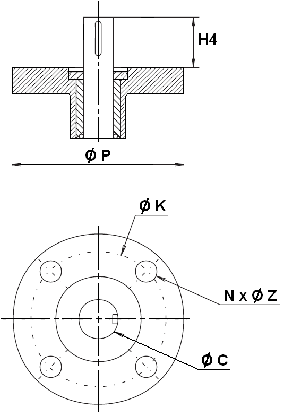

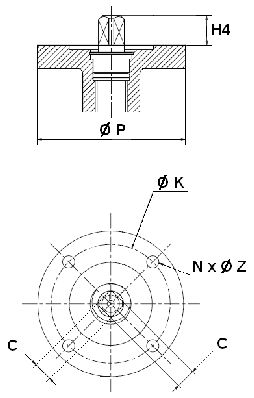

ISO hajtómű perem méretei ( mm ) :



         DN32 - DN600                                                                    DN700 - DN1000



DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Ø C	9	9	9	9	11	14	14	17	22	27	27	27	30	30	40
Ø K	50	50	50	50	50	70	70	102	125	125	125	125	165	165	210
ISO	F05	F05	F05	F05	F05	F07	F07	F10	F12	F12	F12	F12	F16	F16	-
Nx ØZ	4 x 7	4 x 7	4 x 7	4 x 7	4 x 7	4 x 9	4 x 9	4 x 11	4 x 13	4 x 13	4 x 14	4 x 14	4 x 22	4 x 22	4 x 22
H4	32	32	32	32	32	42	42	36	38	38	45	50	50	65	70
Ø P	65	65	65	65	65	90	90	125	150	150	150	150	210	210	300

DN	700	800	900	1000
Ø C	63.35	63.35	75	85
Ø K	254	254	254	254
ISO	F25	F25	F25	F25
Nx ØZ	8 x 18	8 x 18	8 x 18	8 x 18
H4	80	80	118	142
Ø P	300	300	300	300



Szabványok :

- Gyártás az ISO 9001: 2000 szerint

- Irányelvek 97/23/CE: CE N ° 0035

- Kockázati kategória I-III, H modul

- Vizsgálatok elvégezve :az API 598 szerint

- Hosszúság, méretadatok :az ISO 5752 NF 29305 szerint

- ISO 5211 szerinti hajtómű csatlakozás

- Karimák közé EN 1092-1 szabvány szerint

Figyelem ! :

Nem vállalunk felelősséget és garanciát a helytelen beszerelés miatti következményekért, károkért.
A megrendelő kötelessége ellenőrizni a beépíthetőséget, a megfelelő és valós üzemi körülmények figyelembevételével.



ÁLTALÁNOS ÚTMUTATÓ A BEÉPÍTÉSHEZ :

- Ellenőrizze, hogy a beépítendő pillangószelep megfelel-e a használati feltételeknek. (folyadék, közeg típus, nyomás és hőmérséklet).

- Beépítés előtt győződjön meg róla, hogy a pillangószelep elkülöníthető, szakaszolható legyen a csővezeték többi részétől karbantartása és javítás esetén.

- Ellenőrizze, telepítés előtt, hogy a beépítésre kihagyott méret megfelel-e az előírt áramlási kapacitásnak.

- A beépítés után rendszeres időközönként (legalább évente két alkalommal), ellenőrizni kell a pillangószelep helyes működését.

Telepítési utasítások :

- Mielőtt telepítené a pillangószelepet, tisztítsa meg és távolítsa el a szennyeződéseket a csövekből.
( különösen ügyelve a tömítések és fémforgácsok maradványira ), amelyek akadályozhatják, és blokkolhatják a helyes működést.

- Ügyeljen arra, hogy a csőre hegesztett karimák párhuzamosak legyenek. A csövek torzulásai befolyásolhatják a helyes működést a tömítettlenség miatt, szélsőséges üzemi körülmények között törést is okozhatnak.A helyes működés érdekében célszerű a szelepet a megfelelő szerelési helyzetben rögzíteni.

- Beépítéskor a csőszakaszokat ideiglenesen rögzíteni kell, ha a csővezeték kiépítése még nem kész. Ennek az a célja, hogy elkerüljük a pillangószelep felesleges terhelését.

- A pillangószelep a karimák közé félig nyitott helyzetben kerüljön be. Állítsa be a csavarokat, hogy a pillangószelep központosan helyezkejen el. Ezután nyissa meg teljesen a szelepet és húzza meg a csavarokat.



Amikor a csavarokat a végső helyzetben rögzíti, ügyeljen a következőkre :

- A csavarokat keresztirányú sorrendben húzza meg.

- A tányérnak könnyen kell mozognia beszerelt állapotban. A készrerszerelt rendszer tiszta legyen feltöltés előtt.

-Nyomáspróbát csak tiszta csőrendszeren végezzünk.A próbanyomás nem lehet nagyobb, mint a szelepre feltüntetett specifikáció az EN 12266-1 szabvány szerint.

- A pillangószelepet lassan nyissuk és zárjuk a vízütés elkerülése miatt !



KARBANTARTÁS:

- Ajánlott a pillangószelepet évente 1-2 alkalommal karbantartani a helyes működés érdekében.

-A karbantartási műveletet úgy végezzük, hogy a cső ne legyen nyomás alatt, és a szerelendő pillangószelep a csőben lévő folyadéktól elválasztott legyen. Ha van folyadék a csőben, űrítsük ki azt. Győződjünk meg arról, hogy nem áll fenn veszély a folyadék hőmérséklete, vagy vegyi összetétele miatt (pl. savak).Ha a folyadék korrozív hatású, a pillangószelep beszerelése előtt célszerű karbantartást végezni a csőrendszeren.
