Szerelhető gömbcsap: 706 típus

menetes 1/4"... 3"

DN8 - DN80 PN25 ...PN40, teljes átömlésű


 ISO 9001 minősítés   TÜV minősítés   Sferaco logo   CE minősítés



Gömbcsap saválló kivitelben 706 típusú
Leírás: 706 gömbcsap
Méret:
DN8 - DN80
1/4"... 3"
Csatlakozás :
menetes
( BSP vagy NPT )
Min. Hőmérséklet :
-30°C
Max. Hőmérséklet:
+180°C
Max. nyomás:
PN64
Alkalmazási terület:
Általános folyadékokra
Ház anyaga:
Saválló
Tengelytömítés:
PTFE ( teflon )
Kézikar:
SS304




Gömbcsap méretezése :

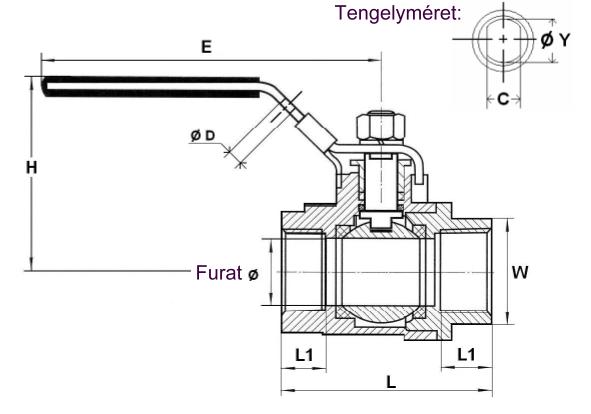

Saválló gömbcsap méretrajz

DN
1/4"
3/8"
1/2"
3/4"
1"
1"1/4
1"1/2
2"
2"1/2
3"
Furat Ø
9,2
12,5
15
20
25
32
38
50
65
80
L
48,6
52,5
59
65
76
90
108
122
164
176
Ø D
8
8
8
8
8
8
8
8
8
8
E
81
87
100
100
148
148
190
190
280
280
H
47,5
52
56,5
58,5
74
78
92
103
118
127
L1
10
12
14,5
16
18
20
20
22
30
32
W
19
22
26
32
38
50
54
68
85
98
C
4
5
6,5
6,5
8
8
8,5
8,5
12
12
Ø Y
6
7
7,5
7,5
9
9
11
11
15,5
15,5
Súly
( Kg )
0,195
0,228
0,284
0,370
0,610
0,996
1,59
2,562
5,33
7,737

706 Gömbcsap anyagai :

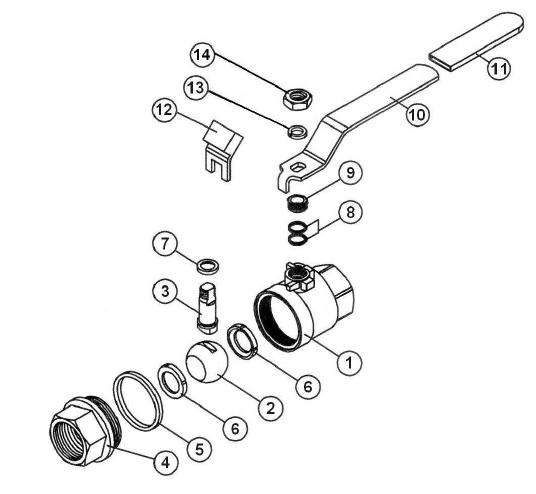

706 típusú saválló gömbcsap felépítése

Megnevezés
706 típusú gömbcsap anyagai
1
Ház
Saválló (ASTM A351 CF8M)
2
Gömb
Saválló (ASTM A351 CF8M)
3
Tengely
Saválló (SS316)
4
Előrész
Saválló (ASTM A351 CF8M)
5
Ház tömítés
Teflon (PTFE)
6
Ülék
Teflon (PTFE) 15% üveggel
7
Tengelytömítés
Teflon (PTFE)
8
Tömítés
Teflon (PTFE)
9
Tömítés tartó
SS 304
10
Kar
SS 304
11
Kar borítás
Műanyag
12
Biztosító retesz
SS 304
13
Alátét
SS 304
14
Karrögzítő anya
SS 304

Pillangó kézikar :

Pillangó kézikar gömbcsapraPillangó kézikar méretezése

Pillangó kézikar méretezése:

DN

1/4"

3/8"

1/2"

3/4"

1"

L

55

55

60

60

70

H

20

20

22

22

28

C

4

5

6.5

6.5

8

Y

7

8

9.5

9.5

11.5


Nyomatéktáblázat :

DN

1/4"

3/8"

1/2"

3/4"

1"

1"1/4

1"1/2

2"

2"1/2

3"

Nyomaték
(Nm)

2.7

2.7

3

4

5

6

8

10

40

60
