Menetes Gázszűrő:

1/2" - 2"

FM típusú : PN2bar / 6bar

 Menetes gázszűrő FM típus

<
Leírás: FM menetes Gázszűrő
Méret:
1/2" - 2"
Csatlakozás :
Menetes
Környezeti Hőmérséklet :
-15°C... +70°C
Szűrőbetét :
50 ľm
Max. nyomás:
2bar / 6 bar
Alkalmazási terület:
Nem agresszív száraz gázokra

FM Menetes gázszűrő méretezése :

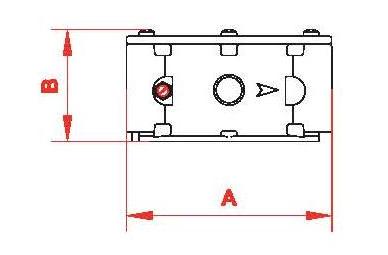

Menetes gázszűrő méretrajza

Méret
DN
A
B
Kg
1/2"
DN15
120
72
0,5
3/4"
DN20
120
72
0,5
1"
DN25
120
72
0,5
1 1/2"
DN32
160
87
1,2
1 1/4"
DN40
160
87
1,2
2"
DN50
160
110
1,35

FM Menetes gázszűrő felépítése :

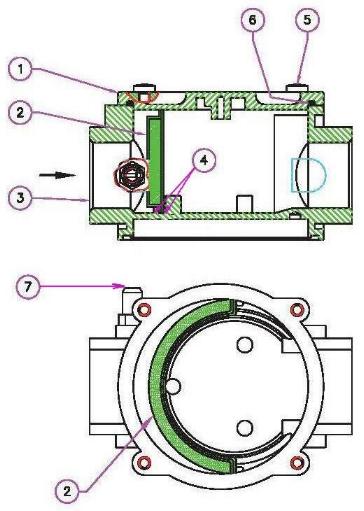

FM menetes gázszűrő szerkezeti rajz
1
Fedél
2
Szűrőbetét
3
Ház
4
Szűrőtartó foglalat
5
Rögzítőcsavarok
6
Tömítő O-gyűrű
7
Nyomásellenőrző szelep

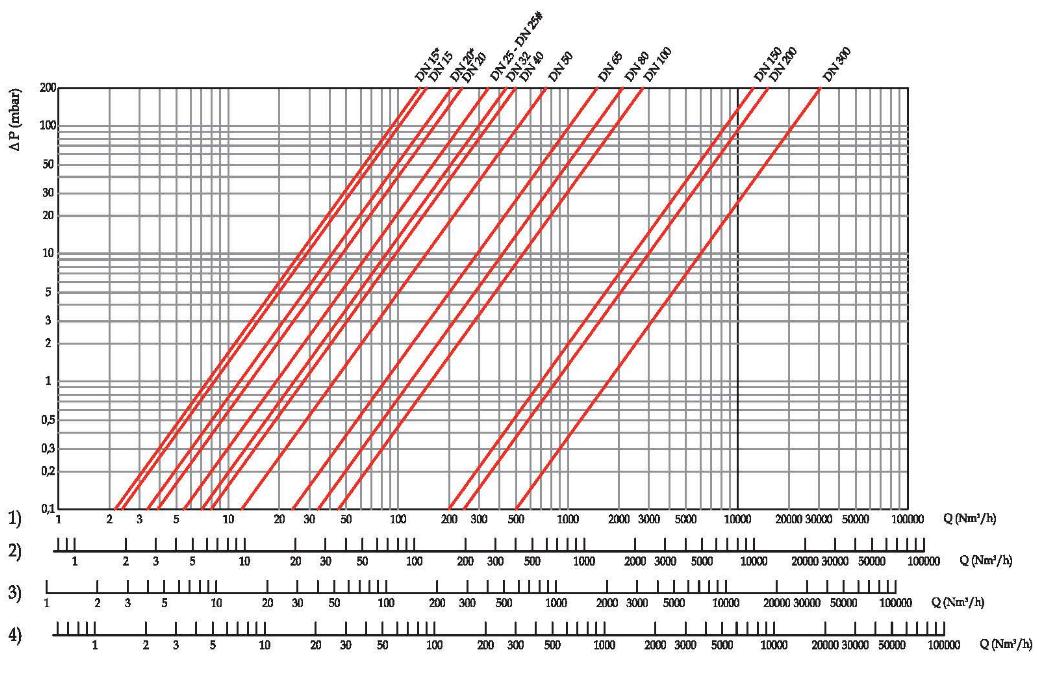

FM Gázszűrő áramlásdiagramm /10µm szűrőbetét:Gázszűrő áramlásdiagramm 10µm

1) Metán gáz 2) Levegő 3) Városi gáz 4) LPG

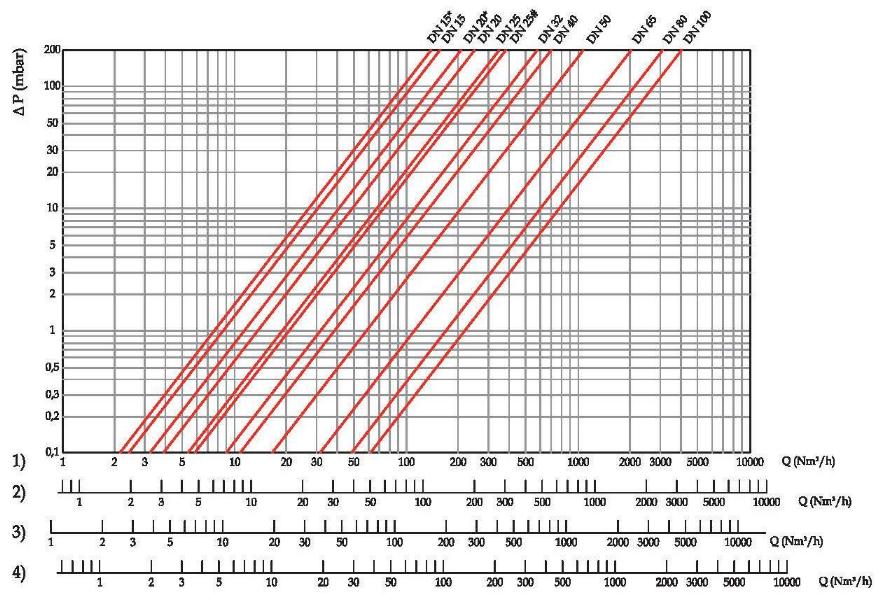

FM Gázszűrő áramlásdiagramm /50µm szűrőbetét:

Gázszűrő áramlásdiagramm 50µm






FM típusú menetes gázszűrő letöltése PDF formátumban

.
